1-  Démontage carrosserie (fin) :

Sujets abordés dans cette page:

- 1 Démontage carrosserie (fin):
     j - Extraction coque.
- 2 Démontage chassis tubulaire:
     a- Châssis tubulaire arrière.
     b- Support de siège.
     c- Châssis tubulaire avant.




Livre d'or

•

j- Extraction coque:

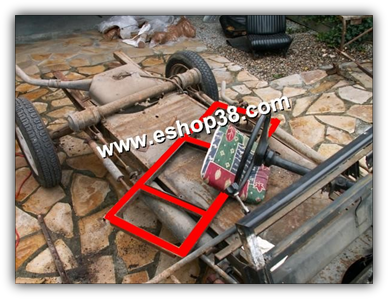

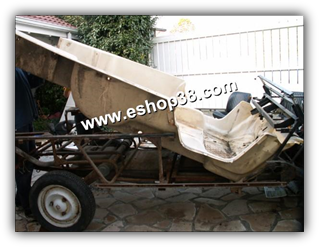

- L'extraction de la coque (bassine) est maintenant possible en la soulevant par l'arrière pour pouvoir la dégager du chassis tubulaire avant et arrière.

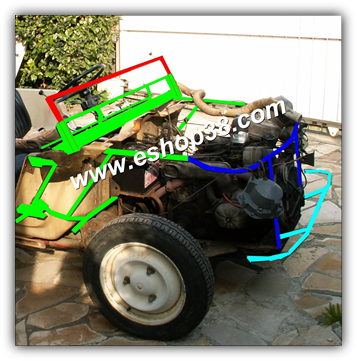

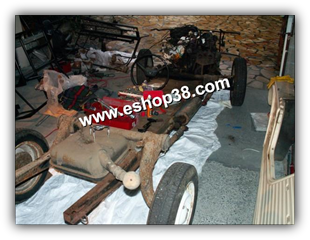

- L'ensemble chassis, tubulures, support de sièges, essieux, pot de suspension, amortisseur, réservoir sont maintenant accessibles. On peut noter une corrosion importante sur de nombreux éléments.

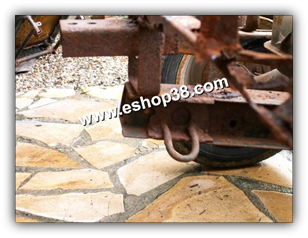

- Avant le démontage des chassis tubulaires il est impératif de démonter les barres latérales. Avant leur démontage,  j'ai relevé la distance séparant l'axe de fixation de la barre de son extrémité (voir photos ci-dessus).

8,5cm

32,5cm

2-  Démontage chassis tubulaire:

a- Démontage chassis tubulaire arrière:

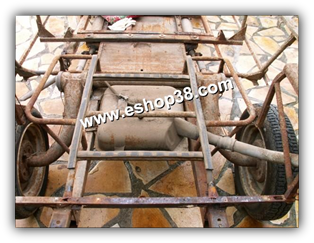

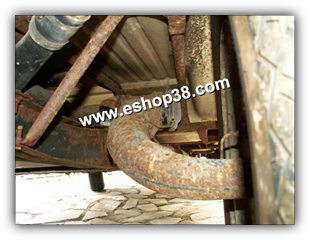

- Ci-dessus le chassis tubulaire arrière. 4 vis par coté sont utilisées pour fixer le chassis tubulaire sur la plate forme (3 fixations sur le longeron pour l'arrière, 1 sur sa partie basse et 2 sur sa partie haute, pour l'avant 1 fixation située sur la patte de fixation des pots de suspension).

c- Démontage chassis tubulaire avant:

b- Démontage support siège:

- Le retrait du support de siège ne nécessite pas de précaution particulière.

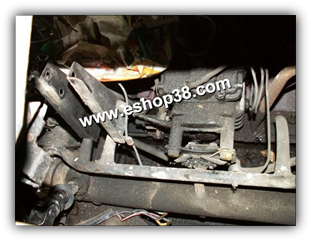

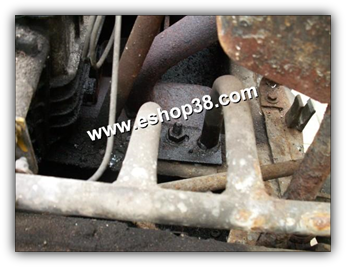

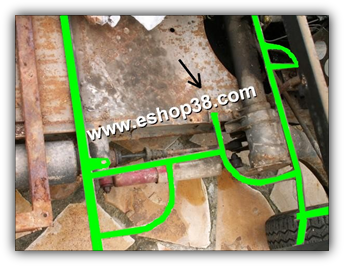

- Ci dessus le chassis tubulaire avant. 4 vis  sont utilisées pour fixer le chassis tubulaire sur la plate forme (2 vis fixées sur les pattes de fixation des pots de suspension, 2 autres situées devant l'essieu). Les deux vis coté bloc moteur traversent le chassis. Notons que 2 silents bloc caoutchouc son également présents sur les cotés du chassis tubulaire avant (voir flèche noire).

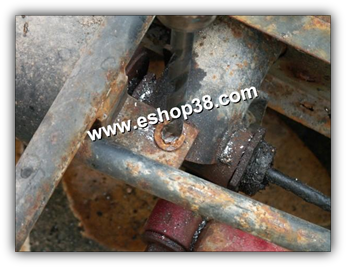

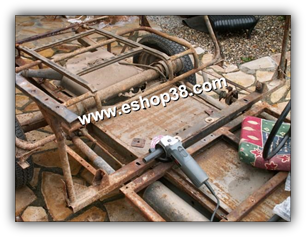

- Quand l'oxidation d'une vis rend impossible son démontage une solution consiste à percer sa tête. Dans certain cas en effet l'accès d'une disqueuse n'est pas possible.

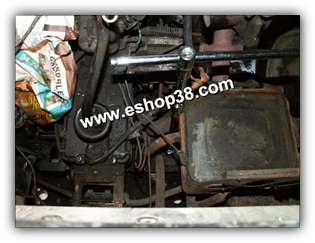

- Le démontage du support de batterie nécessite une clé à rallonge (rallonge > 40cm) pour une des 3 vis de fixation .
